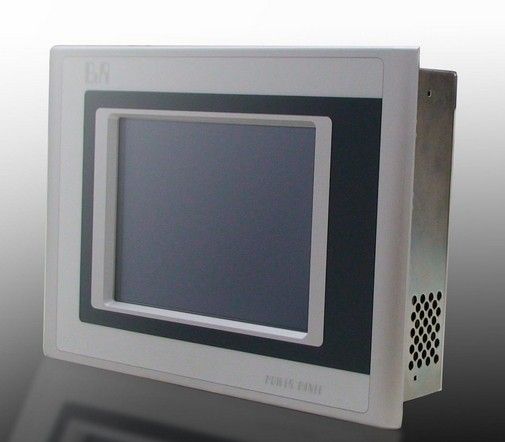

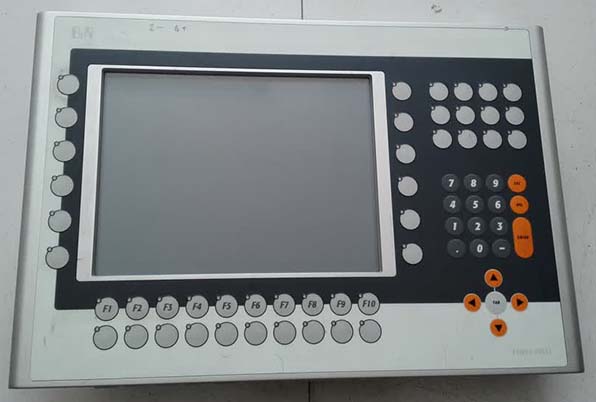

贝加莱人机界面机暗屏故障恢复方法

      贝加莱人机界面机暗屏故障恢复方法：工厂一台贝加莱人机界面机不能使用，这台机器从开始的屏幕没有显示被我维修到了屏幕有反应但是会出现暗屏，从侧面看 隐隐约约能看到一点图像但是没有背光出现。身为公司的一名电工对维修人机界面机器并没有这么的专业，开始机器通电后没有反应当时我怀疑会是机器的屏幕故障将机器拆开检测后发现主屏幕的背面线路有损坏，重新接线后屏幕竟然出现的暗屏的现象。再次检测电源指示器一切正常，本想更换根高压管测试一下，而公司的**一个配件也是替换下来已经损坏的了，没办法只好找朋友带配件来维修了。

       贝加莱人机界面机暗屏故障的现场检测：朋友一直做工业维修很多年了，到现场后两人沟通我个人觉得是高压管的原因，而朋友则认为这种故障可能不全是高压管的问题，也有可能能是LED灯或是升压模块的故障，LED灯我是有所了解的这个配件损坏是会造成贝加莱人机界面机器出现暗屏故障的，但是升压模块还是**次听说，也可能是自己平时不处理人机界面机的原因吧。而对于如何检测升压模块更是一头雾水了，完全没有思路，这里分享一下专业的人员是如何检测升压模块故障的：只见朋友拿出了一条通用的升压条来点LED灯条，真是新鲜没尝试过这样的维修方法，通过这样的检测后发现一切是正常的，这说明问题是出在升压模块上了。



      贝加莱人机界面机暗屏故障中升压模块故障的分析：通过一种特殊的方法检测出这台人机界面机的暗屏故障是在升压模块上，而升压模块中又包含了二级管，电容，控制芯片与升压条等，具体是哪些元件的损坏呢？对于升压模块上的这些模块我还是有一些了解的，这个配件在工业机器中几乎都有存在的并不陌生，尤其是升压条，很多人会觉得什么配件坏了都是可以换新的，但是这个高压条不好改或是换，那是因为原装的触摸屏不好改装或是更换这个位置很难放的进去。随后朋友对升压模块做了检测，上面的二级管，电容是正常的，测量电容的容量也是正常的数值，但是检测到控制芯片时感觉不太对了，这个芯片各脚的电压伏值的平均数值是一样的都很正常，只有到5脚时为零，而从前面的检测来看这个应该呈现的是高电平才对的，同时不连有一个三级管的控制脚是高电平，但是这里应该是低电平才对。

      贝加莱人机界面机暗屏故障的维修过程：听朋友这样的解释感觉更找不到方向了，找到说明书按照上面的指示来重新的理一下，发现朋友的分析是对的那接下来就是要解决线路，电压的问题了。这时朋友将升压模块拆除发现电阻的线路接到了主控芯片的一个脚上，这个线路应该是被改过了重新排线，而在DVI接口下面像是进水被腐蚀掉了，看到这里想起来之前我们对这里的线路做过维修，当时机器进水短路停机，这样看来是当时维修时遗留下来的后遗症啊当时没有检测清楚具体的原因。将腐蚀的配件更换，线路清理，通电试机，这时的贝加莱人机界面机器屏幕恢复正常，暗屏故障消失。
