威纶通触摸屏进水后黑屏故障维修详情

 2021-06-09

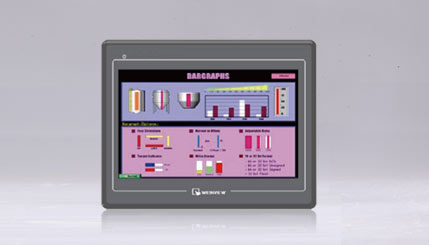

威纶通触摸屏进水故障维修详情:这两天,从朋友哪接手了一台威纶通的触摸屏,该触摸屏进水,导致黑屏,不能正常使用,朋友自己在处理时仅仅观察到一个三极管损坏,于是就换三极管,然而更换后依然黑屏。在没有办法的情况下想让我们来修,我们经过这两天的研究,前后订购两批次元件,终于将该问题攻克。这个维修项目不是一个简单的维修,没有一定技术功底和经验是无法解决的,刚入行的同行也很难在数年内将维修水平提高到解决这类问题的能力上。现将整个维修方法进行公布,并且期望同行在遇到同样问题时能够自行解决。
威纶通触摸屏进水后黑屏故障维修详情如下:
打开威纶通触摸屏后,我们发现四处的芯片均有损坏。这些芯片分别是TPS650250RHB,MMBT5551,AT1308X-GRE,AT1316A-02TP1U。下面分别解释一下这些芯片的功能:
TPS650250RHB是一个电源管理芯片,初学维修者可以百度DC/DC电源管理自行了解一些开关电源变换的电路及元件。这个芯片如果出了问题,这个电路板上的处理器芯片便无法得到工作电压,因此液晶屏就无法正常工作。
MMBT5551是一个NPN三极管,关于三极管的应用可以也可以百度相关知识,目前直接用三极管做运算放大器的设计已经非常少了,三极管往往多用于一些简单的控制信号。
AT1316A-02TP1U是一个LED驱动芯片,直白点讲就是负责把液晶屏的背光点亮,如果这个芯片有问题,液晶屏的就是黑的。如果这个芯片外围元件导致这个芯片不能工作,液晶屏也是黑的。但注意黑屏可不一定就是这个地方有问题,比如整个液晶屏***前面的保险烧了,也是黑的。
AT1308X-GRE这个芯片也是一个与液晶显示相关的芯片,如果这个芯片有问题,但是液晶屏背光电路没有问题时,液晶屏就会呈现出白屏的现象,如果发现这个芯片有问题的话,就修复这个地方,保证这个地方能正常工作,液晶屏就可以正常显示了。
以上就是这个液晶屏坏的所有地方,请有志于电路板维修的同行依据这些线索自行学习相关的知识,比如,液晶显示的原理是什么?都需要有哪些电压?需要哪些信号?
威纶通触摸屏进水后黑屏故障维修总结:不要小瞧这个故障,维修中遇到同时多处故障现象叠加在一起是一件特别麻烦的,这个维修过程可以学到维修好多种故障的能力。
