西门子触摸屏电路板维修详细过程

 2021-06-02
西门子触摸屏电路板维修详细过程:由于西门子触摸屏PCB的制造和组装过程不是零缺陷业务,因此电路板维修将继续存在。在生产级别将存在缺陷。在这里,我将讨论维修任何PCB的所有工具,设备,焊接耗材和焊接工艺,包括触摸屏,工控机,驱动器,仪器仪表等世界上任何其他PCB的PCB。请记住,电子学的基本原理和所有电子元件基本相同。只是PCB设计和电子元器件的放置在不同类型的PCB中是不同的。

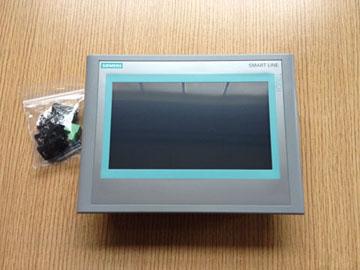

西门子触摸屏电路板维修详细过程
您将需要以下工具和设备来进行PCB的焊接和维修:
1、对于大规模PCB维修,公司将需要一台选择性焊接机。本机选择性地拾取并放置所有组件,并自动进行焊接。
2、焊台或烙铁:您将需要优质的焊铁或温控焊台。烙铁是好的。
3、拆焊泵和拆焊丝:用烙铁熔化故障部件引线上的焊料,然后使用拆焊泵将这种熔化的焊料吸入。焊锡丝或灯芯用于清除残留在板上的多余焊料。
4、PCB固定器和放大镜:PCB固定器用于固定PCB形式,易于焊接和拆焊。放大镜用于观察微小的部件。
5、万用表:需要使用万用表来检查轨道和故障组件。
6、电子维修工具套件:技术人员可以购买包含所有必要物品进行PCB维修的工具套件,而不必单独购买所有工具。
西门子触摸屏电路板维修流程
步骤一
使用万用表确定故障组件。如前所述,您几乎不需要经验和实践即可了解电路和电子组件的工作原理。只需很少的培训和练习,任何人都可以轻松实现。
第二步
使用烙铁卸下有故障的通孔组件。对于SMD组件,请使用热风机将其卸下。
第三步
使用拆焊泵和拆焊线很好地清洁电路。
第四步
要更换有故障的通孔组件,请将组件插入孔中。苹果焊剂在孔和元件引线的交界处。如果您使用的是药芯焊锡丝,则无需使用助焊剂。现在,使用焊锡丝和烙铁进行手工焊接。如果需要,可以减少组件的额外长度。
第五步
要更换有故障的SMD组件,请在电路上加助焊剂,然后涂上焊锡膏。使用镊子将组件固定在适当的位置,并使用热空气SMD返修台加热。焊膏将熔化并形成焊点。不用担心不会有任何焊料桥接。
第六步
把电路板安装到触摸屏中,开机测试。
