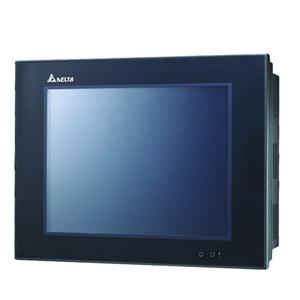

台达触摸屏驱动板卡故障维修技巧分享

台达触摸屏驱动板卡故障维修技巧分享：前段时间，我们公司收到了一位老客户寄过来的台达触摸屏的驱动板卡，客户说可能是短路了，他们自己的电工不敢修这个，害怕造成二次伤害。就建议客户把驱动板卡寄给我们修。下面我们就分享这个维修小知识，以供工业电路板维修行业的小伙伴们共同提高。

台达触摸屏驱动板卡故障维修过程如下：
这是台达触摸屏上的一个驱动板卡，该板卡提示24V电压故障，24V电压故障有可能是产生24V电压电路自身真的有问题，也有可能是负载短路导致24V电压不能正常工作。我们按照常规的电路板维修的检查方法，去测测负载是否短路。通过电路，我们可以看出这个电路是一个H桥式驱动电路，通过简单的测量，我们还真的发现这个H桥式驱动电路的驱动芯片的触发电路有问题，问题是短路，但是一个奇怪的现象是有时短路，有时又不短路，这是一个奇怪的现象。这个桥式驱动芯片采用的IRL3803S，驱动IRL3803S工作的芯片是HIP2100IB，那么短路的不是IRL3803S就是HIP2100IB，我们拆掉IRL3803S，测量该芯片，发现该芯片并无短路现象，那短路的就是HIP2100IB这个芯片了，我们拆下来测量，发现HIP2100IB有时短路，有时不短路，那么似乎有理由判断就是HIP2100IB这个驱动芯片发生了短路。
至此，问题似乎就变得简单了，买来HIP2100IB换上即可，可现实是出乎意料的，换上HIP2100IB后，依然发现有短路，并且是有时短路，有时不短路，这是什么原因呢？于是单独对该芯片进行测试，我们发现一个规律，当该芯片受到静电干扰时，输出级便发生短路，当消除静电干扰后，输出级就不再短路，原因是这个芯片是用对静电特别敏感的MOSFET工艺制造，并且芯片自身没有采取措施抑制这种敏感特性，从而导致了我们在测量时时而短路，时而不短路，但是这个短路不是一个真短路，而是电路真的处在了一个需要短路的工作状态上。zui后，我们在24V电源电路部分发现了故障，对该电路进行维修处理，故障消除。因此，我们在做维修时，不可以一测到短路就认为异常，一定要进行认真的实验和分析。

台达触摸屏驱动板卡故障维修技巧分享总结：驱动板卡的故障维修是需要缜密的检查的，从这个例子上我们了解到，不是说板卡短路了，它就是短路故障，再有，就是希望这个分享对您有所帮助。
