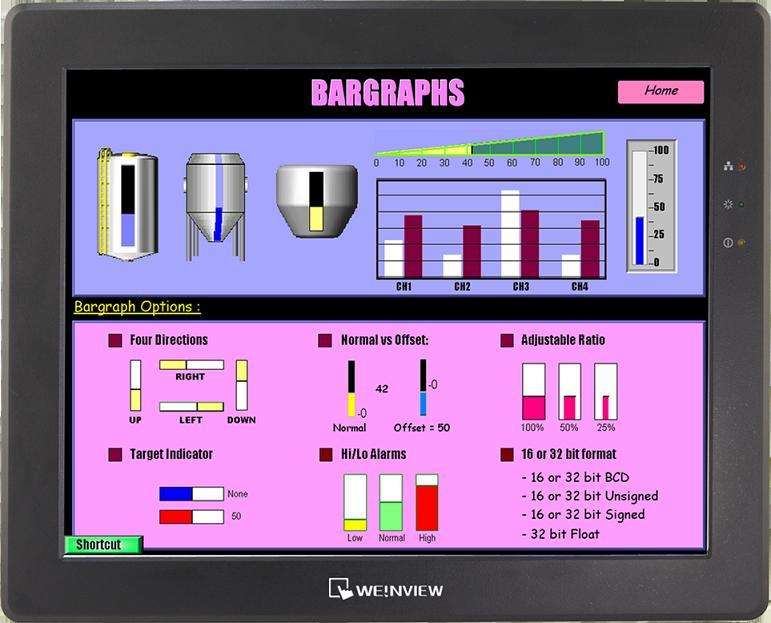

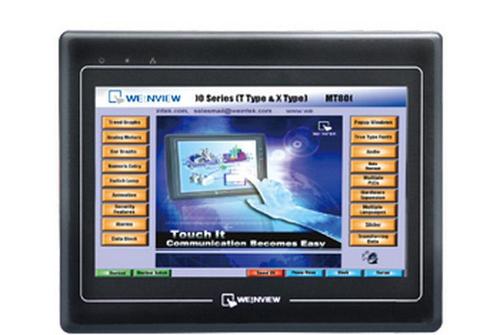

威纶通人机界面驱动板故障维修过程

 2020-09-07

威纶通人机界面驱动板故障维修过程:人机界面在我们凌坤算是维修的比较多的了,因为电子产品更新换代本来就快,出现问题的机率也比较高,但一般都是一些小问题,出现大故障的机率还是比较小的。我们之前维修过一块威纶通人机界面里面的驱动板,这块驱动板检测后发现电源电压都是正常的,就是驱动板的开关没反应。想来肯定是哪里故障了。

那么威纶通人机界面中驱动板故障了,我们可按照以下方法来维修:
1、看驱动板有么有元器件出现异常,通电后随后用手摸摸板子各个地方,看温度是否过高,有时候处置电源芯片坏掉溫度很高,一摸就察觉了;
2、先检验驱动板上的每个供电系统;
一般来说有5v,3.3 v,2.5 v,1.8 v等,测定一下下多个稳压芯片的键入和輸出工作电压,此机要是供电系统问題引发的问题那样快速就找出问题点了;
3、用数字万用表测定,当按电源开关件时,驱动板上的工作电压有木有被降低到0v,要是没有,那么可能是开关键坏掉 ,换一个按健就能修复问题了;
4、在软件操纵下MCU能否执行工作下边的操控,但凡与下边几个有关系的都需要考虑刷掉程序流程:
(1)启动后复位液晶显示屏的启动设定图像。
(2)检验键入视频信号,都没有检验到讯号则提醒 "无信号 键入 ",或是显示器分辨率异常时提醒“超出频率范围”等。
(3)响应按健指令,依据我门按健的指令改动寄存器的值,随后把改动的值存到eeprom,例如我门调了适合的屏幕亮度,之后就不需要次次启动去调了。
(举例说明,例如按健不灵,按+-menuauto等没反映的问题,刷掉程序流程一般来说都ok ,还有许多图像顏色异常的问题由于eprom的数值被损坏,我门只需修复下系统恢复,mcu会重复把设定存到eeprom,问题就可以解决 。)

威纶通人机界面驱动板开关没反应维修过程:我们在收到威纶通人机界面的驱动板后,把驱动板的各个部件都检测了一遍,也简单清理了下。在检测到人机界面驱动板的时候,发现驱动板上的部分元器件有点异常,通过后我们戴了手套触摸板子里的元器件,发现温度有点高,把各个元器件检测了一遍,结果电源芯片好像被烧坏了,换了电源芯片后,再按开关,就正常显示了。
