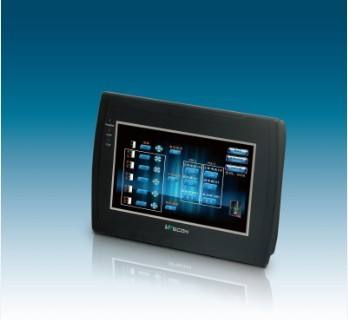

EVIEW人机界面上电无反应维修现场

 2020-07-22

我们一北京的客户,做数控刀具的,公司有几台价值昂贵的数控车床,该设备采用的是EVIEW的人机界面。但现在上电后,EVIEW人机界面出现了无反应的情况,这样导致刀具没办法正常生产,其中一台设备只能停机,希望我们抓紧维修下。

我们检测了这台EVIEW的人机界面无反应维修故障后,主要是这样维修的:
我们发现电源指示灯亮,证明主电路中的整流滤波电路工作完全正常,同时也说明二次开关电源良好,由于开关电源的电压分配于每个供电电路,由每个电路给各单元电路分配额定的工作电压,如MCU与CPU电路、驱动电路以及显示电路,二次电源电路指示灯亮,人机界面无反应的故障,还要看此时人机界面的显示状态。如果此时人机界面的显示屏无显示没有数字代码,就说明HMI与其驱动电路等有故障。先检测人机界面与人机界面驱动的接口是否有松动断针等现象,再检查人机界面本身是否损坏,同时检查人机界面的供电电压是否为零,检查供电熔丝与供电电路。电压低有三种情况:一是显示器屏本身内部阻值减小;二是供电电路中有短路元件导致漏电现象;三是供电电源本身有故障。如果是电源本身的问题,就测电源给其他供电是否良好,如果其他供电良好,只是触摸屏供电电压不正常,检查对应整流滤波的电路,检查整流二级管正反向电阻值是否正常,滤波电容器是否通电。
显示工作代码说明显示驱动电路以及人机界面良好,人机界面无反应证明面板操作电路有故障。检查面板电路供电是否良好,如果供电良好检查人机界面各操作键是否损坏,如果供电电压有问题检查供电电路还有供电电路中滤波电容器是否有故障。有些人机界面是面板编码器芯片有故障而导致人机界面面板操作无效。如果所有键操作都无反应就证明编码器芯片损坏。如果各按键不起作用就是个别键损坏。检查各对应的人机界面触点是否有接触不良的故障,当然有些故障也出现在供电电路以及接口电路等。要按顺序详细检查损坏的情况。各个接口电路排查完后,若有损坏,拆换新的就好。

根据上述对EVIEW人机界面无反应维修现场详细介绍后,对维修步骤及原理应该更清楚了,这样我们在找专业的维修公司去维修时,也能跟对方的维修工程师了解一二,至少能听懂故障的具体原因。
