工业显示屏主板电容器故障维修步骤

 2020-11-06

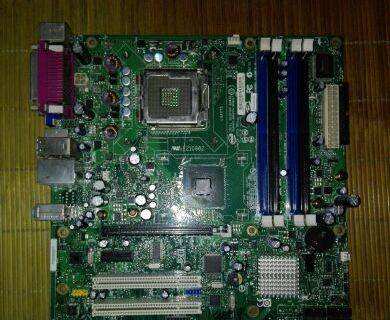

工业显示屏主板电容器故障维修步骤:前段时间,我们收到了一台工业显示屏,客户说无法开机,我们怀疑是主板坏了,收到之后,打开检查发现内部线路都是好的,排查到主板的时候,发现上面的电容器好像有点问题,表面有点鼓起。为其更换了电容器清洁之后,重新安装,显示屏打开正常。下面我们就来说说,当时我们的维修现场。
工业显示屏主板电容器故障维修步骤如下:
1、卸下工业显示屏后盖后,为其拍照。这将在重新组装期间有所帮助。然后识别“主板”。每台显示屏都略有不同,但是电源板将具有可成形的电容器,并且是插头的主要电源首先到达的板。在这台工业显示屏上,我在将要处理的主板上放置了一个绿色矩形。注意:另一个“绿色”板是“逻辑板”,这是运行工业显示屏的计算机。
2、从主板上拆下所有线束。在连接器夹(不是接线)上进行简单的拖拽就足以将其卸下。在此特定的三星板上,有7种不同的线束。
3、拧下将主板固定到显示屏机箱的螺钉。大多数板将有6颗螺钉向下压。但是,看看它可能会或多或少。
4、确定不良电容器
此工业显示屏维修着重于小型“罐形”铝电解电容器。 这些电容器有多种颜色和尺寸,但很容易在任何电源板上找到。这些不仅是造成问题的最可能原因,而且不好的原因也很容易找到和替换。
当电容器发生故障时,电容器内部的化学反应会产生氢气,因此电容器的铝罐顶部切有排气孔。它们旨在破坏和释放积聚在电容器内部的气体。因此,发生故障的电容器在顶部可能会鼓起。在大多数情况下,您将可以直观地识别出坏电容器。您不需要任何电子或测试方面的特殊技能。
5、移除电容器
电容器具有极性。这意味着像电池一样,它们的正极(+)和负极(-)。卸下任何电容器之前,请注意电容器的白色条纹朝向哪一侧。您将需要以相同方向放入新电容器。您可能在我的照片上注意到,我实际上是用笔在铝制散热器上做笔记的。
6、更换电容器
既然您已经确定了看起来不好的电容器,请翻转主板,并仔细准确地确定电路板上哪些点是这些电容器的导线。用“犀利”型笔圈出它们以保持追踪。抓住你的朋友,让他们在下一步中为您提供帮助。使用热烙铁和钳子平衡主板的侧面可能会有些棘手。插入电烙铁,并等待10分钟使其变热。将主板置于边缘时,让您的朋友用钳子抓住其中一个电容器,并施加非常轻柔的拉力。将烙铁头的一端放在电路板背面的一根引线上,并保持在那里,直到看到焊料熔化为止。现在切换到另一根引线,直到其融化。不断在线索上来回走动。每次焊料熔化得更快。来回往复几次后,电容器很容易出来。对要更换的每个电容器重复上述步骤
工业显示屏主板电容器故障维修步骤总结:是的,如今维修工业显示屏比更换要便宜的多,快捷且方便,但是在您不必要地花掉另一叠现金之前,请检查显示器是否仍在保修范围内。您也许可以免费维修甚至免费更换。如果已超过保修,为了不耽误您的工作,请尽快寻找专业的第三方维修服务公司。
